4E1+100M以太网光端机
4E1+100M以太网光端机

产品介绍
  HS-OPT101E 4E1+100M 以太网光端机,是在超大规模集成电路的基础上开发的点对点光传输设备,以简洁的单板形式实现了4条E1电路和1条100M线速以太网数据通道的混合复用及光传输。HS-OPT101E具有公务电话功能和用户辅助通道,告警监控功能完善,集成度高,功耗低,性能稳定,使用方便。

在线询价:qq

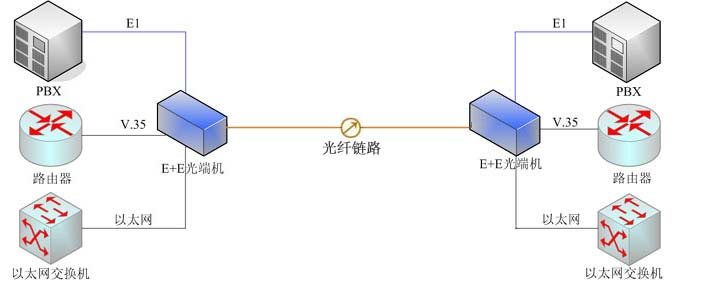

典型组网方案

主要特点
可提供4路E1的透明传输,同时提供一个线速为100M以太网通道。
光线路速率为150Mbps,传输距离不低于50Km。
E1接口码型为HDB3码,E1抖动容限、转移特性、输出抖动完全符合ITU-T G.703、G.823和G.742建议。
以太网接口,支持自协商方式,可工作于全双工/半双工,10M/100M自适应速率。
以太网口支持VLAN功能。
具有完备的告警功能,并可监控对端设备的实时状态。
公务电话使用普通的电话机。
提供一个用户RS232透明数据通道。
整机为单板设计,标准1U高度,19英寸机箱。
220V交流电源或-48V直流电源供电方式可选。







技术指标
型 号 HS-OPT101E
光接口特性
  光纤类型 单模光纤、多模光纤可选;
  光纤波长 1310nm 、1550nm、850nm等可选;
  光纤接口 SC、FC或ST可选;
  光路码型 1B1H;
  光模块 单纤模块、双纤模块可选 ;
  输出光功率 -8dBm ~ -15dBm;
  接收灵敏度 ≥ -36dBm;
  传输距离 普通50Km(最大可达120Km)
E1接口特性
  接口码型:HDB3;
  接口码速:2.048Mbit/s±50ppm;
  接口特性:ITU-T G.703;
  接口阻抗:75Ω非平衡/120Ω平衡;
  接口类型:BNC;

RS232接口
  工作方式:≤19.2Kbit/s 异步串行;
  接口类型:RJ-45;
电源
  电压:AC180V ~ AC240V;
 DC-36V ~ -72V;
功耗:< 10W;
工作环境
   工作温度:-10℃ ~ 50℃;
   贮存温度:-40℃ ~ +70℃;
   相对湿度:5%-95%无冷凝;
   大气压力:86 ~ 106Kpa;
外形尺寸 19英寸标准型1U
         483×140×45mm;
