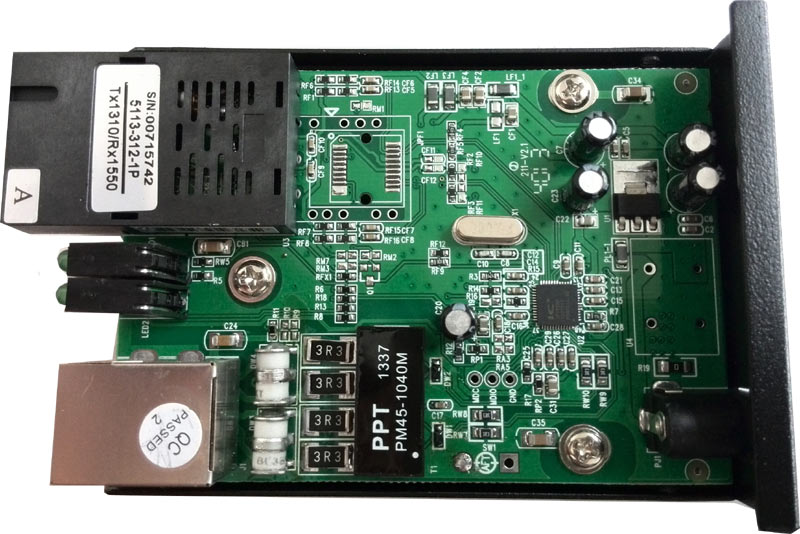

产品性能稳定可靠，设计方面符合以太网标准，并有防雷击保护措施。特别适用于电信、安防、有线电视、铁路、军事、金融证券、海关、民航、海运、电力、水利及油田等各种宽带数据网及要求高可靠性数据传输或组建IP数据传输专网的领域。是宽带校园网、宽带有线电视网及智能化宽带小区光纤到楼、光纤到户的最理想应用设备。
符合IEEE802.3/802.3u标准。具有10M/100M自适应功能，实现双绞线与多模(单模)光纤之间的信号转换。双绞线接口为RJ45。光纤接口有ST，SC，FC，LC等。有全/半双工传输方式。全双工方式多模光纤最长2公里，半双工方式多模光纤最长412米，单模光纤最长有20－120公里（全双工时）等多种规格型号。
有6个LED指示灯： FX 100，FX Link/ACT，FDX，TX 100，TX Link/ACT，Power。

组网方案:
技术参数表:
标准 IEEE802.3u Fast Ethernet，10/100Base-TX and 100Base-FX
传输速率 双绞线10/100Mbps，光纤100Mbps
双绞线 5类，最长100米
多模光纤 50/125,62.5/125or 100/140μm，最长2公里
单模光纤 8.3/125，8.7/125，9/125 or 10/125μm，最长25－100公里
接口标准 双绞线RJ45，光纤SC/ST
双工方式 全双工或半双工
光波长 850/1310nm
电源 外置电源，流5V，1A
操作环境 环境温度：0－50℃
环境湿度：5%－90%
LED指示灯 POWER，TX 100，FX 100，TX
体积 97×71×26mm(长×宽×高)
电磁干扰标准 FCC Part 15 Class A，CE
定货信息：
10/100M自适应台式光纤收发器(内置电源型号在最后面添加 "N")
|
产品型号
|
波长
|
光接口
|
电接口
|
光功率(dBm)
|
接收灵敏度(dBm)
|
传输距离
|
|
HS130-MSC-2
|
1310nm
|
SC
|
RJ-45
|
-15 to -8
|
<-33
|
2km
|
|
HS130-SSC-25
|
1310nm
|
SC
|
RJ-45
|
-13 to -8
|
<-37
|
25km
|
|
HS130-SSC-40
|
1310nm
|
SC
|
RJ-45
|
-8 to -3
|
<-37
|
40km
|
|
HS130-SSC-60
|
1310nm
|
SC
|
RJ-45
|
-3 to 0
|
<-37
|
60km
|
|
HS130-SSC-80
|
1550nm
|
SC
|
RJ-45
|
-5 to -3
|
<-37
|
80km
|
|
HS130-SSC-100
|
1550nm
|
SC
|
RJ-45
|
-3 to 0
|
<-37
|
100km
|
|
HS130-SSC-120
|
1550nm
|
SC
|
RJ-45
|
>-1
|
<-37
|
120km
|
10/100M自适应卡式光纤收发器
|
产品型号
|
波长
|
光接口
|
电接口
|
光功率(dBm)
|
接收灵敏度(dBm)
|
传输距离
|
|
HS130-MSC-2M
|
1310nm
|
SC
|
RJ-45
|
-15 to -8
|
<-33
|
2km
|
|
HS130-SSC-25M
|
1310nm
|
SC
|
RJ-45
|
-13 to -8
|
<-37
|
25km
|
|
HS130-SSC-40M
|
1310nm
|
SC
|
RJ-45
|
-8 to -3
|
<-37
|
40km
|
|
HS130-SSC-60M
|
1310nm
|
SC
|
RJ-45
|
-3 to 0
|
<-37
|
60km
|
|
HS130-SSC-80M
|
1550nm
|
SC
|
RJ-45
|
-5 to -3
|
<-37
|
80km
|
|
HS130-SSC-100M
|
1550nm
|
SC
|
RJ-45
|
-3 to 0
|
<-37
|
100km
|
|
HS130-SSC-120M
|
1550nm
|
SC
|
RJ-45
|
>-1
|
<-37
|
120km
|
|
