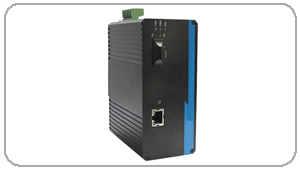

百兆1光1电工业级光纤收发器
百兆1光1电工业级光纤收发器

产品简介
      HS230-1系列工业级光纤收发器工作温度范围-40℃~ +85℃(可选-20~75℃),提供宽压双电源输入,导轨或壁挂式安装,通过危险环境认证并符合FCC、CE标准。可靠的工业级设计可以保证您的自动化 系统无间断稳定运行。所有型号皆通过100%烤机测试。


在线询价:qq

       产品采用国内外知名品牌的光模块,具有超低传输时延和线速转发能力,它将网络传输的距离从100米的铜线极限扩展到80公里。光接口支持的传输距离有 5km(多模)、20km、40km、60km、80km(单模),支持多模双纤、单模双纤、单模单纤三种光纤传输模式,扩展了用户的需求;电接口支持 10/100M自适应、全/半双工方式、MDI/MDI-X自动侦测。

功能简介
工业以太网系列,专为严酷苛刻的工业环境而设计
1个10/100Base-Tx电口,1个100Base-Fx光口
电接口(RJ45接口)支持10/100M自适应、全/半双工方式、MDI/MDI-X自动侦测
光接口支持多模双纤、单模双纤、单模单纤三种光纤传输模式,SC/ST/FC接口可选
传输距离系列齐全,可实现长达80公里的传输
超低位延迟和弹性缓存技术:采用“存储转发”模式,无缝连接不同速率设备,工作模式自适应
支持宽范围交直流输入
支持内部隔离,冗余双电源输入
电源支持过载保护、防反接保护
符合工业四级电磁兼容性要求
超强防雷功能:采用进口防雷器件,防雷击,可抗感应高压,防浪涌等
防雷等级:电源接口四级防雷
无风扇高效散热,降低修复时间
IP40外壳防护等级,能够经受住恶劣环境的考验
导轨或壁挂式安装
宽温型:工作温度-40℃~ +85℃(可选-20~75℃)
通过危险环境认证并符合FCC、CE标准
所有型号皆通过100%烤机测试,保修期:3年

技术参数

技术参数 参数描述
传输方式 存储转发(Store-and-Forward)
最大过滤速度 148800pps(100M)
以太网电接口
接口数量 1
协议标准 IEEE802.3、IEEE802.3u 10/100Base-Tx
速率 10/100Mbps自适应
双工模式 全/半双工
连接方式 网线交叉/直连自适应
传输距离 五类双绞线:100m
接口类型 RJ45接口
以太网光接口
接口数量 1
协议标准 IEEE802.3u 100Base-Fx
速率 100Mbps
波长 1310nm/1550nm
传输距离 多模双纤:5km
单模双纤/单模单纤:20km、40km、60km、80km
接口类型 SC/ST/FC接口可选,单模光纤或多模光纤
电源 输入电压:24VDC(18 ~ 36VDC),冗余双电源输入
输入电流:<0.5A@24VDC
过载保护:支持
反接保护:支持
冗余保护:支持
接入端子:6芯5.08mm间距插入式端子
机械特性 外壳:IP40防护等级,纯铝合金材质
尺寸:138mm(长) x 112mm(宽) x 42mm(高)
重量:370g
安装方式:导轨安装、壁挂式安装
工作环境 工作温度:-40°C ~ +85°C (可选-20~75°C )
储存温度:-40°C ~ +85°C
相对湿度:5 ~ 95%(无凝露)
行业标准 安规:UL 60950-1
EMI:FCC Part 15 Subpart B Class A,EN 55022 Class A
EMS:
EN61000-4-2防静电:±6KV接触放电,±8KV空气放电
EN61000-4-3电磁场:10V/m(80~1000MHz)
EN61000-4-4瞬时高压:±4KV电源线,±2KV数据线
EN61000-4-5浪涌电压:±4KV/CM,±2KV/DM电源线,±2KV数据线
EN61000-4-6防传导:3V(10KHz~150KHz),10V(150KHz~80KHz)
机械:IEC60068-2-6(振动)  IEC60068-2-27(冲击)  IEC60068-2-32(自由跌落)
工业:IEC61000-6-2
铁路:EN50155,EN50121-4
交通控制:NEMA TS-2
质保 保修期:3年


订货信息

产品型号
产品描述
工业级10/100M双纤光纤收发器
HS230-1-M
1个10/100Base-Tx电口、1个100Base-Fx 光口、多模5KM、宽温型-40~+85°C(可选-20~75°C)
HS230-1-S20
1个10/100Base-Tx电口、1个100Base-Fx 光口、单模20KM、宽温型-40~+85°C(可选-20~75°C)
HS230-1-S40
1个10/100Base-Tx电口、1个100Base-Fx 光口、单模40KM、宽温型-40~+85°C(可选-20~75°C)
HS230-1-S60
1个10/100Base-Tx电口、1个100Base-Fx 光口、单模60KM、宽温型-40~+85°C(可选-20~75°C)
HS230-1-S80
1个10/100Base-Tx电口、1个100Base-Fx 光口、单模80KM、宽温型-40~+85°C(可选-20~75°C)
工业级10/100M单纤光纤收发器
HS230-1-SF/20
1个10/100Base-Tx电口、1个100Base-Fx 光口、单纤单模20KM、宽温型-40~+85°C(可选-20~75°C)
HS230-1-SF/40
1个10/100Base-Tx电口、1个100Base-Fx 光口、单纤单模40KM、宽温型-40~+85°C(可选-20~75°C)
HS230-1-SF/60
1个10/100Base-Tx电口、1个100Base-Fx 光口、单纤单模60KM、宽温型-40~+85°C(可选-20~75°C)
HS230-1-SF/80
1个10/100Base-Tx电口、1个100Base-Fx 光口、单纤单模80KM、宽温型-40~+85°C(可选-20~75°C)
上述工业级光电转换器产品,电接口:RJ45接口;光接口:SC/ST/FC接口可选
