数字视频光端机
数字视频光端机

产品简介

本系列数字光端机(以下简称本产品或光端机)是一系列全数字化的高速光纤传输产品。它使用了先进的高速光纤通信技术、数字视频技术和数据通信技术,并采用高可靠性的大规模专用集成电路和表面贴装工艺,是当前使用于远程高分辨率实时视频监控的最先进的传输产品之一。

在线询价:qq



本系列产品均由光发射机和光接收机组成,最多可同时传输8路演播级正向视频信号、8路或4路双向高保真音频信号、4路或8路高速异步数据信号和1路以太网信号。



指示灯和接口

光端机由发射和接收两端设备组成,光端机的前面板设有指示灯,后面板设有电源、光纤、视频、音频、异步数据等的接口,下面分别予以描述。

1设备面板示意图

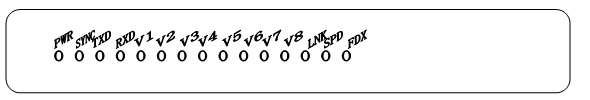

图一 设备前面板 示意图

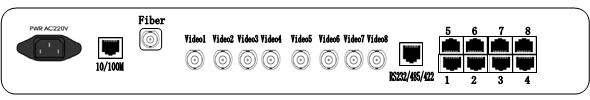

图二 设备后面板 示意图

2指示灯

指示灯从左到右面分别为:


名称

颜色

状态

描 述

PWR

绿色

电源已接上

电源没有接上

SYNC

绿色

光发射机:反向数据接收同步

光接收机:视频以及正向数据接收同步

灭或闪烁

光发射机:反向数据接收不同步

光接收机:视频以及正向数据接收不同步

TXD

绿色

RS232/485/422 数据发送

RS232/485/422 数据不发送

RXD

绿色

RS232/485/422 数据接收

RS232/485/422 数据不接收

V1-8

绿色

对应的视频正常

对应的视频没有接入光端机或没接收到视频数据

LNK

绿色

带有以太网的设备连接上

SPD

绿色

以太网100M

FDX

绿色

以太网全双工







   所谓“视频正常”对于发射机来说是指视频输入端口有视频信号输入,此时对应的Video指示灯亮。当接收与发射设备已连接好且正常工作时,接收端的Video指示灯状态应与发射端的一致,点亮的Video指示灯表示在对应的视频输出端口有视频信号输出。

3 电源部分

设备支持AC220V/DC-48V/DC+24V多种电源(可选);

如选用AC220V电源,则使用随机的电源线把设备的电源输入口与电源插座连接起来,给设备提供AC220V的供电电源。

如选用直流电源供电方式,连接方式如下:

正常接法 FG    接大地;

“DC-48V” 接电源的负极;

“GND”    接电源的正极

注:设备具有极性保护措施,电源正负极接反时设备不会因此损坏,且可正常工作,便于设备维护及安装。(此种电源包含DC48VDC-48VDC24VDC-24V等)。

4 光纤接口

     标识为FiberFC光纤连接器接口。设备配置为单纤,及使用一根光纤用做传输线路,光纤接口根据需要可提供FC/PCSC/PC等类型(订货时选定)

     注:请保持光纤接口清洁,随手拧上光纤接口上的的塑料保护帽。

5 视频接口

        后面板有8BNC插座。标识为Video1…Video8

6 异步数据接口

     设备提供1RS485接口, 如图所示,标识为 RS232/485/422 的接口

         RJ45接口管脚定义如下:


技术规格

1视频

信号制式:                PAL/NTSC/SECAM

标称输入输出电平:        1VP-P

标称输入输出阻抗:        75Ω

每通首带宽:              6.5MHz



抽样频率:                13.5MHz

量化等级:                810bit

微分增益:                1%(典型值)

微分相位:                10(典型值)

加权信噪比:              67dB(典型值)

色亮度延时差:            10ns(典型值)

色亮度增益差:            ±10%(典型值)

2音频

每通道带宽:              20Hz~20KHz

采样频率:                48KHz

量化等级:                16bit(可选24bit

输入阻抗(Line-in):       47KΩ/非平衡

输出阻抗(Line-out):      10KΩ非平衡

标称输入输出电平:        2Vp-p

非平衡加权们噪比:        75bB(典型值)

总谐波失真:              0.1%(典型值)

3异步数据

接口类型:  RS485/422Manchestsr(CH1357)RS232CH2468

工作模式:  全双工/半双工(仅对CH1CH3)

通讯速率:  DC~128Kbps

率:   <1×10 -9



4连接器

视频连接器:       BNC插座

音频连接器:       压接端子台

异步数据连接器:   压接端子台

Ethernet连接器:    RJ-45

光纤活动连接器:   ST/PCFC/PC

5电源



直流供电电压:DC-48V,容差范围 -36V~-72V

直流供电电压:DC-24V,容差范围 -18V~-36V

交流供电电压:AC220V±20%50HZ

6环境条件.

工作温度:          -25 ~+70

储存温度:          -40~+80

相对温度:          0~95%(非冷凝)

无腐蚀性和溶剂性气体,无扬尘,无强磁场干扰。

7光纤链路

传输距离           0~30Km(单模光纤,标准型)

                        0~60Km(单模光纤,长距型)

                        0~2Km(多模光纤,标准型)
