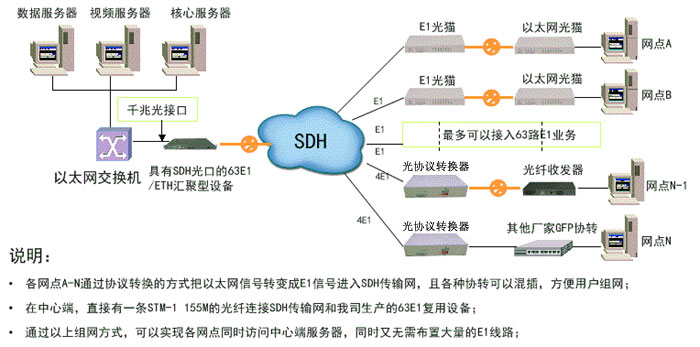

组网方案图
1.1主要特点
提供2个155M标准SDH光接口,可独立分配业务或互相保护,工作于1+1低阶通道保护模式;
支持点对点、环网,链网和星状组网方式;
提供1光1电2个以太网接口;
提供Console接口和SNMP网管接口,易于维护;
在不影响已有业务的情况下,支持本地和远程软件升级;
支持热插拔;
双电源输入,设备性能更加可靠;
采用自然风散热方式,工作稳定可靠。
1.2 参数及指标
光接口
接口方式: FC或SC
接口数量: 2个
接口距离、波长: 可选(请在订货时声明)
速率: 155.520Mb/s±4.6ppm
符合标准: ITU-T G.957/G.958
接收灵敏度: 优于-36dBm
工作于1+1低阶通道保护模式。
ETH端口
速 率: 10/100/1000M,全双工,半双工完全自适应
协 议: 支持IEEE 802.3,IEEE 802.1Q(VLAN)
MAC地址表: 可以学习1024个MAC地址
以太网总缓存:64MBits SDRAM
物理接口: RJ45接口,支持交叉/直通线自适应
OPT端口
速率: 10/100/1000M,全双工
协议: 支持IEEE 802.3,IEEE 802.1Q(VLAN)
MAC地址表: 可以学习1024个MAC地址
以太网总缓存: 64MBits SDRAM
物理接口: SFP
1.3 外形尺寸
结构采用国际标准19英寸1U机箱。
机箱尺寸为:483mm(宽)×326mm(深)×44mm(高)
1.4供电条件
交流供电电压:AC220V±20%,50HZ
直流供电电压:DC-48V,容差范围 -36V~-72V
整机功耗:≤25W(25℃)
1.5 工作环境
工作温度: 0°C~50°C
贮存温度: -20°C~+70°C
相对湿度: 95 %
无腐蚀性和溶剂性气体,无扬尘,无强磁场干扰。
|
