2路视频光端机
2路视频光端机

产品概述:
    HS-VT/R200001 二路数字视频光端机通过一芯光纤传输2路视频、音频、控制数据(RS485)、以太网、电话、开关信号等业务产品使用简单,现场开通时支持即插即用,不需要进行任何光电调整;现场接线方便,不需要任何专用工具;具有电源、光路和数据环路指示;可选独立桌面式安装和模块式机架密集安装两种结构形式。

在线询价:qq

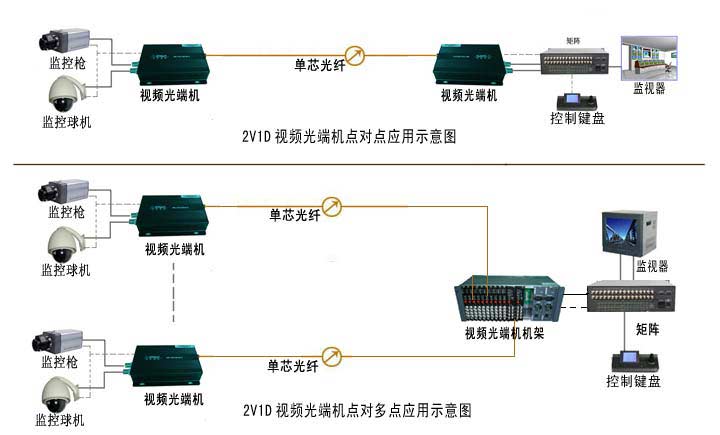

组网方案:

视频光端机|广州汉信通信设备有限公司

应用场合:
  • 智能交通系统(ITS)
  • 社会治安监控
  • 高速公路视频监控系统
  • 收费站视频监控系统
  • 高保真视频会议系统
  • 闭路电视工业监视
  • 校园监控
  • 安防系统

特征:
  • 工业级设计,SMT工艺
  • 622Mbit/s全数字光纤传输平台
  • 自主知识产权大规模专用集成电路核心
  • PAL、NTSC、SECAM全制式兼容
  • 2路广播级视频
  • 电源、链路、视频动态指示
  • 现场开通免调试
  • 自恢复保险
  • 19英寸3U子架兼容小型结构
技术规格:
光纤接口参数(单纤/双纤)
    波 长: 单模1310nm/1550nm;
    多模850nm/1310nm
    光纤芯数: 收发双芯,收发单芯
    发送功率: -9dBm/-5dBm
    传输长度: 0-50公里/100公里
    接收灵敏度: 优于-36dBm
    连 接 器: SC/FC/ST
    特点:可根据用户需求定制为不同的接口类型。





视频接口参数(BNC接口)

    信号制式:   PAL/NTSC/SECAM
    标称输入输出电平: 1VP-P
    标称输入输出阻抗: 75Ω
    每通道带宽:   8MHz
    抽样频率:   13.5MHz / 16MHz
    光线路带宽: 108Mbps/ 160MHz

异步数据接口参数(RJ45/接线端子)
    速 率: 300~115.2 kbps自适应
    RS485:0~19.2kbps
    RS422:0~19.2kbps
    接口特性: 满足ITU-T V.24标准
    连 接 器: 接线端子或RJ45
    连接方式: DCE
    特点:可选 RS232/RS485/RS422 等不同类型的数据接口,或同时具有。

音频接口参数(BNC或RJ45接口)
    每通道带宽:   20Hz~20KHz
    采样频率: 96KHz
    量化等级: 24bit
    输入阻抗(Line-in): 47KΩ/非平衡
    输出阻抗(Line-out): 10KΩ非平衡
    标称输入输出电平: 2Vp-p
    非平衡加权信噪比: 75dB(典型值)
    总谐波失真:   0.1%(典型值)
    特点:可完成单声道或双声道立体声的高质量音响效果。


以太网数据接口参数(RJ45)
    速 率: 10M或10/100M自适应
    协 议: 支持IEEE 802.3,IEEE 802.1Q(VLAN)
    物理接口: RJ45座, 支持Auto-MDIX
    工作模式: 全双工/半双工自适应

开关量接口参数(RJ45/接线端子)

    响应时间: <0.5ms
    开关接口: 光MOS继电器 350V/120mA
    物理接口: RJ45
  电话接口----FXO/FXS接口参数(RJ45/RJ11)
    FXS电话口
    振铃电压: 75V
    振铃频率: 25HZ
    二线输入阻抗: 600Ω(摘机)
    回 损: 40 dB
    FXO交换机接口
    振铃检测电压: 35V
    振铃检测频率: 17HZ-60HZ
    二线输入阻抗: 600Ω(摘机)
    回 损: 40 dB
    特点:可选 RS232/RS485/RS422 等不同类型的数据接口,或同时具有。

电源:
       +5V DC,功耗   W(单端)


类  型:集中插卡式、迷你型台式

尺  寸:210mm×136mm×22mm(迷你型)


环境条件:
       工作温度:      -25℃~+70℃
       储存温度:      -40℃~+80℃
       相对湿度:      0~95%(非冷凝)

 视频光端机订购指南
产品型号
配置说明
报价 元/对
HS-VT/R200001
0
HS-VDT/R201011
二路视频+1路反向数据光端机
0
HS-VADT/R211211
二路视频+1路双向音频+1路反向数据光端机
0
HS-VADET/R211211
二路视频+1路双向音频+1路反向数据+以太网光端机
0
其他配置请电话咨询。
