8路视频光端机当前位置 > 首页 > 产品展示 >8路视频光端机
|
|
|
产品概述:
HS-VT/R800001 八路视频光端机是以大规模集成电路为核心,采用先进的高速数字电复接/分接技术,通过电信级高速光电传输平台,可实现高达8路数字视频信号在1 芯光纤上的实时高质量传输。产品所有的核心电路均采用进口元器件,性能稳定,传输质量好.所有的光、电接口均符合国家标准,安装简单,免调试. |
|
在线询价: |
|

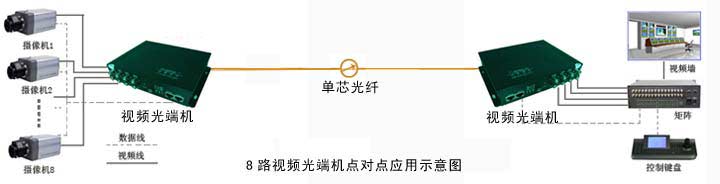

组网方案:
应用场合:
- 智能交通系统(ITS)
- 社会治安监控
- 高速公路视频监控系统
- 收费站视频监控系统
- 高保真视频会议系统
- 闭路电视工业监视
- 校园监控
- 安防系统
|
|
特征:
- 工业级设计,SMT工艺
- 622Mbit/s全数字光纤传输平台
- 自主知识产权大规模专用集成电路核心
- PAL、NTSC、SECAM全制式兼容
- 8路视频信号
- 电源、链路、视频动态指示
- 现场开通免调试
- 自恢复保险
|
技术规格:
光纤接口参数(单纤/双纤)
波 长: 单模1310nm/1550nm;
多模850nm/1310nm
光纤芯数: 收发双芯,收发单芯
发送功率: -9dBm/-5dBm
传输长度: 0-50公里/100公里
接收灵敏度: 优于-36dBm
连 接 器: SC/FC/ST
特点:可根据用户需求定制为不同的接口类型。
|
|
视频接口参数(BNC接口)
通道数:8路视频
信号制式:PAL/NTSC/SECAM
标称输入输出电平:1VP-P
标称输入输出阻抗:75Ω
每通道带宽:8MHz
抽样频率:13.5MHz / 16MHz
光线路带宽:108Mbps/ 160MHz
|
异步数据接口参数(RJ45/接线端子)
速 率: 300~115.2 kbps自适应
RS485:0~19.2kbps
RS422:0~19.2kbps
接口特性: 满足ITU-T V.24标准
连 接 器: 接线端子或RJ45
连接方式: DCE
特点:可选 RS232/RS485/RS422 等不同类型的数据接口,或同时具有。 |
|
音频接口参数(BNC或RJ45接口)
每通道带宽: 20Hz~20KHz
采样频率: 96KHz
量化等级: 24bit
输入阻抗(Line-in): 47KΩ/非平衡
输出阻抗(Line-out): 10KΩ非平衡
标称输入输出电平: 2Vp-p
非平衡加权信噪比: 75dB(典型值)
总谐波失真: 0.1%(典型值)
特点:可完成单声道或双声道立体声的高质量音响效果。
|
以太网数据接口参数(RJ45)
速 率: 10M或10/100M自适应
协 议: 支持IEEE 802.3,IEEE 802.1Q(VLAN)
物理接口: RJ45座, 支持Auto-MDIX
工作模式: 全双工/半双工自适应
开关量接口参数(RJ45/接线端子)
响应时间: <0.5ms
开关接口: 光MOS继电器 350V/120mA
物理接口: RJ45 |
|
电话接口----FXO/FXS接口参数(RJ45/RJ11)
FXS电话口
振铃电压: 75V
振铃频率: 25HZ
二线输入阻抗: 600Ω(摘机)
回 损: 40 dB
FXO交换机接口
振铃检测电压: 35V
振铃检测频率: 17HZ-60HZ
二线输入阻抗: 600Ω(摘机)
回 损: 40 dB
特点:可选 RS232/RS485/RS422 等不同类型的数据接口,或同时具有。
|
电源:
220VAC±20% 总功耗25W(单端)
类 型:集中插卡式、迷你型台式、19'台式1U
尺 寸:210mm×136mm×44mm(迷你型)
|
|
环境条件:
工作温度: -25℃~+70℃
储存温度: -40℃~+80℃
相对湿度: 0~95%(非冷凝)
|
视频光端机订购指南
产品型号
|
配置说明
|
报价 元/对
|
HS-VT/R800001
|
|
0
|
HS-VDT/R801011
|
八路视频+1路反向数据光端机
|
0
|
HS-VADT/R811211
|
八路视频+1路双向音频+1路反向数据光端机
|
0
|
HS-VADET/R811211
|
八路视频+1路双向音频+1路反向数据+以太网光端机
|
0
|
其他配置请电话咨询。020-85552650
|
|
|
|
|
|
