GYTS层绞式钢铠装光缆
GYTS层绞式钢铠装光缆

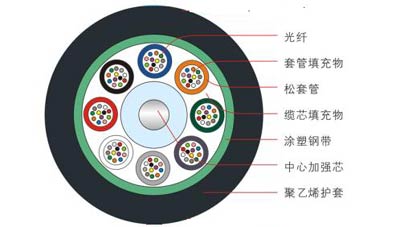

            汉信GYTS 光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还需挤上一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水填充物。双面涂塑钢带(PSP)纵包后挤制聚乙烯护套成缆。

在线询价:qq

 ·产品特点

            · 具有很好的机械性能和温度特性。

            · 松套管材料本身具有良好的耐水性能和较高的强度。

            · 管内充以特种油膏,对光纤进行了关键性保护。

            · 特别设计的紧密的光缆结构,有效防止套管回缩。

            · 良好的抗压性和柔软性。

            · PE护套具有很好的抗紫外辐射性能。

            · 采用下列措施来确保光缆的防水性能。

            . 单根钢丝中心加强芯。

            . 松套管内填充特种防水化合物。

            . 完全缆芯填充。

            . 双面涂塑钢带(PSP)提高光缆的抗透潮能力。

·产品标准

            GYTS 光缆符合 YD/T 901-2001 和 IEC 60794-1 标准。

·光学特性





G.652

G.655

50/125μm

62.5/125μm

衰减

(+20℃)

@850nm





≤3.0 dB/km

≤3.0 dB/km

@1300nm





≤1.0 dB/km

≤1.0 dB/km

@1310nm

≤0.36 dB/km

≤0.40 dB/km





@1550nm

≤0.22 dB/km

≤0.23dB/km





带宽(A级)

@850nm





≥500 MHz·km

≥200 MHz·km

@1300nm





≥1000 MHz·km

≥600 MHz·km

数值孔径





0.200±0.015NA

0.275±0.015NA

光缆截止波长

≤1260nm

≤1480nm












·结构参数



光缆型号

光纤数

套管数

填充绳数

光缆直径

mm

光缆重量kg/km

允许拉伸力

长期/短期

Term N

允许压扁力

长期/短期

Term

N/100mm

弯曲半径

静态/动态

mm

GYTS-2~6芯

2~6

1

4

10.2

116

600/1500

300/1000

10D/20D

GYTS-8~12芯

8~12

2

3

10.2

116

600/1500

300/1000

10D/20D

GYTS-14~18芯

14~18

3

2

10.2

116

600/1500

300/1000

10D/20D

GYTS-20~24芯

20~24

4

1

10.2

116

600/1500

300/1000

10D/20D

GYTS-26~30芯

26~30

5

0

10.2

116

600/1500

300/1000

10D/20D

GYTS-32~36芯

32~36

6

0

10.6

129

1000/3000

300/1000

10D/20D

GYTS-38~48芯

38~48

4

1

11.2

141

1000/3000

300/1000

10D/20D

GYTS-50~60芯

50~60

5

0

11.2

141

1000/3000

300/1000

10D/20D

GYTS-62~72芯

62~72

6

0

12.0

159

1000/3000

300/1000

10D/20D

GYTS-74~84芯

74~84

7

1

13.6

209

1000/3000

300/1000

10D/20D

GYTS-86~96芯

86~96

8

0

13.6

209

1000/3000

300/1000

10D/20D

GYTS-98~108芯

98~108

9

1

15.4

232

1000/3000

300/1000

10D/20D

GYTS-110~120芯

110~120

10

0

15.4

232

1000/3000

300/1000

10D/20D

GYTS-122~132芯

122~132

11

1

17.2

280

1000/3000

300/1000

10D/20D

GYTS-134~144芯

134~144

12

0

17.2

280

1000/3000

300/1000

10D/20D

储存、使用温度: -40℃ 至 + 70℃。
