级联型数字视频光端机
级联型数字视频光端机
产品简介:
    HS-VT/RJL800001级联式数字视频光端机,采用国际最先进的数字视频及高速光纤传输技术,用一根光纤把不同节点连接起来,把每一个节点的视频、数据传输至中心端,同时可以把中心端的控制数据信号传输给各节点,实现了视频正向与数据反向/双向的传输。
在线询价:qq

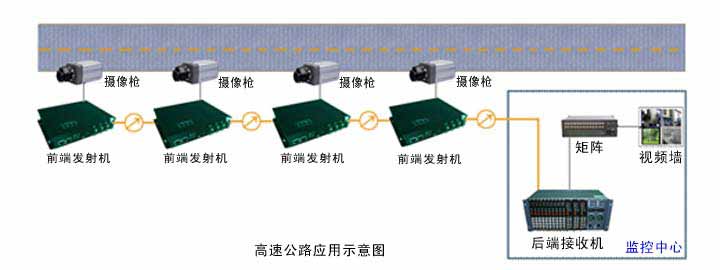

产品应用示意图:

光端机|广州汉信通信设备有限公司



    HS-VT/RJL800001级联式数字视频光端机设备采用全数字无压缩技术,因此能支持任何高分辨率运动、静止图像无失真传输;克服了常规的模拟调频、调相、调幅光端机多路信号同传时交调干扰严重、容易受环境干扰影响、传输质量低劣、长期工作稳定性不高等致命缺点。HS-VT/R系列数字光端机已广泛应用于安防监控、高速公路、电子警察、自动化、智能小区等诸多领域。

产品特点:
  • 工业级设计、SMT工艺
  • 全数字光纤传输平台、同平台多业务灵活配置
  • 自主知识产权大规模专用集成电路核心
  • PAL/NTSC/SECAM全制式兼容,演播级传输质量
  • 异步数据传输速率可达到115.2Kbps
  • 8MHz视频带宽@-3dB、SNR≥70dB
  • 24位数字音频,82dB SNR
  • 在光功率允许范围内视频质量与传输距离无关
  • 光纤接口单纤/双纤,单模/多模可选
  • 支持任何高分辨率视频信号
  • 支持视频无损再生中继
  • 最大80Km传输距离
  • 先进自适应技术,使用时无需调节
  • 支持RS232/RS485/RS422或曼彻斯特码
  • 现场开通免调试
产品参数:
光纤接口
接口         FC/PC, SC/PC可选
光波长       多模850nm/1310nm,单模1310nm/1550nm
发送功率:   ≥-9dBm
接收灵敏度: 优于-34dBm(误码率<10-11)
传输距离     0~20Km(单模光纤,标准型)
             0~40Km(单模光纤,中距型)
             0~60Km(单模光纤,长距型)
             0~80Km(单模光纤,长距型)
             0~2Km(多模光纤,标准型)
注:可根据不同需求定制为不同光接口类型。
视频
信号制式:                PAL/NTSC/SECAM
标称输入输出电平:        1Vp-p
标称输入输出阻抗:        75Ω
每通道带宽:              8 MHz
抽样频率:                16.5MHz
量化等级:                8-10bit
微分增益:                1%(典型值)
微分相位:                1˚(典型值)
加权信噪比:              70dB(典型值)
色亮度延时差:            10ns(典型值)
色亮度增益差:            ±10%(典型值)
连接器:                   BNC
注:支持正向、反向、双向视频。
异步数据
接口类型:  RS232/RS485/RS422/ Manchester码
工作模式:  全双工/半双工
通讯速率:  300~115200波特率
误码率:    <1×10 -9
数据连接器:RJ45
注:支持正向、反向、双向数据。
