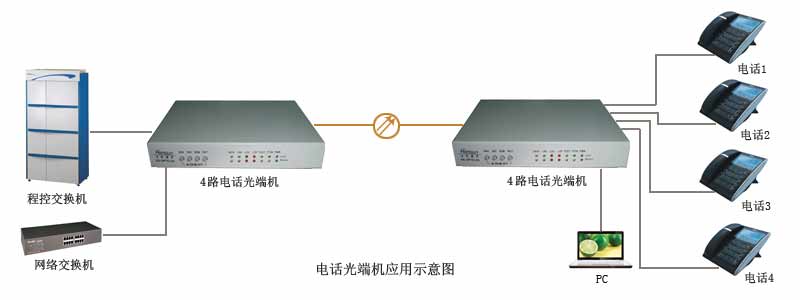

组网方案:
产品特点：
实现本端设备对远端设备的远程监控（独有的双排指示灯，上排指示本端，下排指示远端）
基于自主知识产权的集成电路
以太网接口10M/100M，全/半双工完全自适应,支持VLAN协议
提供2种时钟方式：主时钟，线路时钟
提供3种环回功能：光本端自环,以太网本端自环,令对端以太网自环
可以实现本端设备命令对端设备自动速率设置
有伪随机码测试功能，便于线路开通即,可以当一个误码仪来用
以太网可以支持N*64k速率, 速率从64K-1984K可调
有以太网监控自动复位功能，不会死机
丰富的以太网数据提示功能，实时提示数据通信状态
提供1-4路语音接入，支持来电显示和反极性计费功能
支持各个站点的相互放号功能
语音口支持O口和S口接口,O口与程控交换机对接，S口与用户的电话机相连
技术参数：
光纤接口（单纤/双纤）
波 长： 单模1310nm/1550nm；多模850nm/1310nm
光纤芯数： 收发双芯，收发单芯
发送功率： -9dBm/-5dBm
传输长度： 多模2公里，单模40、60、120公里
接收灵敏度： 优于-36dBm（BER<e-11）
接收动态范围： >27dB
连 接 器： SC/FC/ST
*特点：可根据用户需求定制为不同的接口类型。
以太网接口特性
速 率： 10/100M自适应
协 议： 支持IEEE 802.3，IEEE 802.1Q(VLAN)
物理接口： RJ45座, 支持Auto-MDIX
工作模式： 全双工/半双工自适应
MAC地址表： 可以学习4096个MAC地址
FXO/FXS接口（RJ45/RJ11）
FXS电话口
振铃电压： 75V
振铃频率： 25HZ
二线输入阻抗：600Ω(摘机)
回 损： 40 dB
FXO交换机接口
振铃检测电压： 35V
振铃检测频率： 17HZ-60HZ
二线输入阻抗： 600Ω(摘机)
回 损： 40 dB
|
