三十二路视频光端机
三十二路视频光端机
产品概述
    HS-VT/R3200001 32路数字视频光端机(含接收机/发射机)是我公司独立研发的具有一系列功能齐全的全数字视频光纤传输设备,在一根光纤上可同时传输视频、音频、数据、以太网、电话、开关信号等业务,传输高品质(8Bit或10Bit)非压缩视频信息.
在线询价:qq

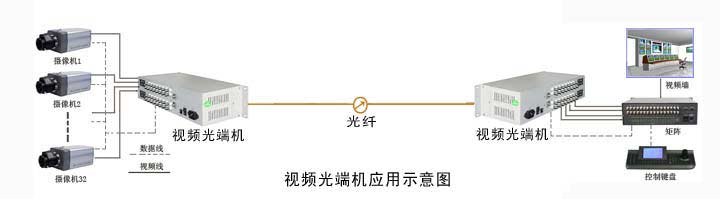

产品应用示意图:

光端机|广州汉信通信设备有限公司

设备特点
全数字、无压缩视频光端机,与传统的模拟视频光端机相比有无可比拟的优势。
简洁明快的单板式设计,性能稳定,发热量少。
免调试,安装、维护方便;
完备的工作指示灯;
提供多种业务接口(视频、数据、光纤等);
体积小,易放置;
性能稳定、发热量小,在温度较高的环境中可稳定运行。

技术参数
光纤接口参数(单纤/双纤)

波 长: 单模1310nm/1550nm;
多模850nm/1310nm
光纤芯数: 收发双芯,收发单芯
发送功率: -9dBm/-5dBm
传输长度: 0-50公里/100公里
接收灵敏度: 优于-36dBm
连 接 器: SC/FC/ST
& 特点:可根据用户需求定制为不同的接口类型。

视频接口参数(BNC接口)

信号制式:   PAL/NTSC/SECAM
标称输入输出电平: 1VP-P
标称输入输出阻抗: 75Ω
每通道带宽:   8MHz
抽样频率:   13.5MHz / 16MHz
光线路带宽: 108Mbps/ 160MHz

异步数据接口参数(RJ45/接线端子)

速 率: 300~115.2 kbps自适应
RS485:0~19.2kbps
RS422:0~19.2kbps
接口特性: 满足ITU-T V.24标准
连 接 器: 接线端子或RJ45
连接方式: DCE
& 特点:可选 RS232/RS485/RS422 等不同类型的数据接口,或同时具有。

音频接口参数(BNC或RJ45接口)

每通道带宽:   20Hz~20KHz
采样频率: 96KHz
量化等级: 24bit
输入阻抗(Line-in): 47KΩ/非平衡
输出阻抗(Line-out): 10KΩ非平衡
标称输入输出电平: 2Vp-p
非平衡加权信噪比: 75dB(典型值)
总谐波失真:   0.1%(典型值)
& 特点:可完成单声道或双声道立体声的高质量音响效果。

以太网数据接口参数(RJ45)

速 率: 10M或10/100M自适应
协 议: 支持IEEE 802.3,IEEE 802.1Q(VLAN)
物理接口: RJ45座, 支持Auto-MDIX
工作模式: 全双工/半双工自适应

电话接口----FXO/FXS接口参数(RJ45/RJ11)

FXS电话口
振铃电压: 75V
振铃频率: 25HZ
二线输入阻抗: 600Ω(摘机)
回 损: 40 dB
FXO交换机接口
振铃检测电压: 35V
振铃检测频率: 17HZ-60HZ
二线输入阻抗: 600Ω(摘机)
回 损: 40 dB
& 特点:可选 RS232/RS485/RS422 等不同类型的数据接口,或同时具有。

开关量接口参数(RJ45/接线端子)

响应时间: <0.5ms
开关接口: 光MOS继电器 350V/120mA
物理接口: RJ45


类  型:19'台式

尺  寸:210mm×136mm×90mm(19'台式)

订购指南

产品型号 配置说明
备注
HS-V3200001 32路视频光端机
HS-VD3201011 32路视频+1路反向数据光端机
HS-VAD3211211 2路视频+1路双向音频+1路反向数据光端机
HS-VADE3211211 32路视频+1路双向音频+1路反向数据+以太网光端机
特殊配置请电话咨询。
