主要特点

高密度单板设计，提升系统可靠性能提供用户线反极信号,方便用户准确计费支持来电显示
提供30个用户接口，量身定做（用户可任意选配混插1~30路各类型用户模块）
独立的用户模块设计，可以应用户要求混合插装
多种用户接口，能够实现语音、数据、图象的混合接入
集中网管，方便用户维护管理
19英寸1U标准机箱结构，减少占用机房空间

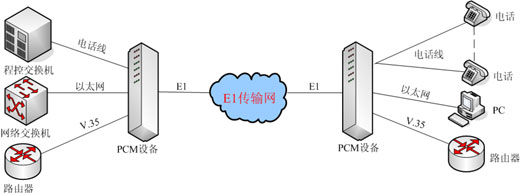

应用示例:

用户模块

• 环路中继接口
  用户线接口
  二线 EM接口
  四线 EM接口
  RS232/V.24接口
  V.35接口（1~15 * 64Kb/s）
  10Base_T 以太网接口（1~15 * 64Kb/s）
  G.703 64Kb/s同向数据接口
  磁石模块接口

技术指标:

E1接口
    比特率:2.048Mbps ±50ppm
    参考标准:ITU-T G.703、G.704、G.712
    线路码型:HDB3
    抖动特性:ITU-T G.823
    接口阻抗:75Ω（可选120Ω）
    物理接口:BNC（RJ45）
 用户及环路接口
    a) 阻抗：600Ω
    b) 插入损耗：-3±0.75dB
    c) 频率特性：300～3400Hz(-0.6～+3dB)
    d) 衡重杂音：≤63.7dBmop
    e) 串音衰耗：≥65dB
    f)环阻：≤1800Ω
二/四线音频接口
    a)阻抗：200Ω+680Ω||0.1μF
    b)四线AD增益：14dB（可调）
    c）四线DA增益：-2 dB（可调）
    d）四线AD频率特性： -0.2 - +0.2dB
    e）四线DA频率特性： -0.2 - +0.2dB
    f）二线AD频率特性： -0.2 - +0.2dB
    g）二线DA频率特性： -0.2 - +0.2dB（可调）
    h）回损：40dB
    i）平衡度：70dB
    j)共模抑制比：70dB
    k)电源抑制比：30dB
    m)空闲信道噪音：≥65dB
    f)环阻：600Ω
二/四线E&M接口
    a) 阻抗：200Ω+680Ω||0.1μF
    b) 四线AD增益14dB（可调）
    c）四线DA增益：  -2 dB（可调）
    d）四线AD频率特性： -0.2 - +0.2dB
    e）四线DA频率特性： -0.2 - +0.2dB
    f）二线AD频率特性： -0.2 - +0.2dB
    g）二线DA频率特性： -0.2 - +0.2dB（可调）
    h）回损：40dB
    i）平衡度：70dB
    j)共模抑制比：70dB
    k)电源抑制比：30dB
    m)空闲信道噪音：≥65dB
    f)环阻：600Ω
V.24接口
    a)接口类型：V.24异步
    b)速率：0 – 19.2Kbps
V.35接口
    a) 接口类型：V.35 同步
    b) 速率：Nx64Kb/s（N =1-15）
    c) 时钟方式:DCE
10Base_T接口
    a) 接口类型：10Base-T
    b) 接口速率：10Mbps
    c) 传输速率：Nx64Kb/s（N = 1-15）
    d) 协议：链路层桥接

设备尺寸
    设备采用19英寸标准机箱，尺寸: 260mm(深)×480mm(宽)×44mm(高)
电源
       输入:-48VDC（±20%）
       允许电压波动:-36V～-72V
       功耗:≦10W（静态）
       可选配：220VAC（外置）
       可选配：24VDC（内置）

订购指南

类 型	名 称	参考图片	说 明

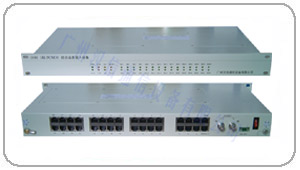

HS-PCM30 主机	19英寸1U标准结构，母板提供30个微型插槽,可同时选择插入1-30个不同的接口模块
HS-PCM30  用 户 接 口 模 块 任意搭配1~30路	环路中继接口（FXO） 用户线接口（FXS） 二线音频接口 四线音频接口 二线EM接口 四线EM接口 RS232/V.24接口 V.35接口（N*64K带宽） 10Base_T以太网接口（N*64K带宽） 磁石电话 热线(公务)电话 G.703 64Kb/s 同向数据接口		小卡
